目隠し可動ルーバー



価格

目隠し可動ルーバー

¥42,000〜¥88,000

※上記の価格は工事代を含めた値段です。

※価格は現場状況によって多少前後します。

※規格に収まらない場合は特注になり、金額が前後致します。

商品設定

目隠し可動ルーバー 1



商品特長

意匠性をUPさせるスリム&ノイズレスデザイン
 目隠し可動ルーバー 2

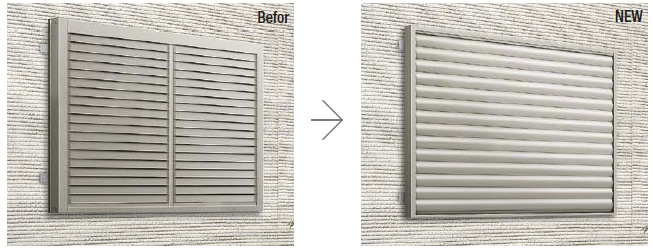

■縦枠見付幅のスリム化と方立無し(売れ筋:W119まで)でシャープなスタイルを演出。建物外観の意匠性を 損なわず、機能性をアップ。

新しい目隠し可動ルーバーの大きなポイントはそのシンプルでスマートなフォルムにあります。中間方立を なくし(売れ筋:W119まで)ワイドな羽根を採用。水平ラインを際立たせることですっきり・スタイリッシュに なりました。また、縦枠の見付幅を現行の3分の1にスリム化するとともに、ネジ等の部品が見えない ノイズレス設計等の工夫で意匠性が格段に向上しました。

操作性のUP・防犯性

在来品では売れ筋のW119から方立付きの為、左右の操作盤を別々に操作して開閉していましたが、W119まで羽根の一体化により1アクション で全開・全閉が可能になりました。 また、防犯対策として、サッシ枠との間を最小(外壁薄壁仕上)で従来品は49mmでしたが、17.5mmと極めて小さくすることで、目隠し性の向上と外部からの不正開閉に配慮しました。

目隠し可動ルーバー 5■隙間の極小化で外からの不正操作を防ぎます。 目隠し可動ルーバー 6■1アクションで開閉。

日射コントロールでエコ、快適性も大幅UP

ルーバーのメリットは目隠し・遮光と採光が調整できること。新設計では、羽根の最大開閉角度を従来の90°から130°へと大幅に変更。冬場には日射しをたっぷり採り入れて暖房費削減の手助けに。また、新機能として開閉角度は無段階調整。季節や時間に合わせてお好みの明るさをつくり出せます。

目隠し可動ルーバー7■羽根最大開閉角度130°。角度の調整で日射を上手にコントロール。 目隠し可動ルーバー8■羽根角度は無段階

上下分割可動タイプ(特注)

上部4枚の羽根が独立して可動します。 プライバシーを確保しつつ、光や風をとり入れることができます。 (対応可能寸法 H≧1000mm)

お部屋の状況に応じて操作盤取付位置の変更(特注)

中方立が付かないサイズは操作盤位置を通常仕様の逆勝手仕様にできます。 (対応可能寸法 W≦1289mm) ※中方立が付くサイズ(W>1289mm)は左右に操作盤が付きます。

操作盤取付位置(内観)
通常仕様 特注仕様
引違い窓用
装飾窓用

部材構成図

:おすすめ品番対象部材

おすすめ品番例 引違い窓用 MRKH-16511-K
装飾窓用 MRKV-06011-K

目隠し可動ルーバー取付け可能品種一覧

●シリーズ別の品種の有無はサッシ本体側でご確認願います。

品種 シンフォニーウッディ/マイルド デュオPG/SG サーモスⅡ‐H/‐S
単体引違い窓 半外付
上げ下げ窓SH ※1 ※1
上げ下げ窓DH ※1、※3
装飾引違い窓H・HK・HKK ※2 ※2
  • ※1サッシHが小さい場合、操作がしづらくなるおそれがあります。
  • ※2単体(壁付)引違い窓用を使用します。HKに取付けの場合、障子の仕様と操作盤の取付位置にご注意ください。
  • ※3網戸未使用時のみ取付け可能です。

色設定

カラーは6色ご用意しております。

色名称 (色記号) シャイングレー (K) オータムブラウン (G) ブラック (T)
形材色 ddd color_02 color_03
ホワイト ナチュラルシルバー ブロンズ
color_05 color_ns image-door-entrance-amido-0021

仕様

使用対象 木造
材質 アルミ形材(ブロンズ・ホワイト・ブラック・オータムブラウン・シャイングレー・ナチュラルシルバー) 取付金具/ステンレス
調整 出幅調整 17.5mm~52.5mm
出荷形態 1セット1梱包(完成品)



ご注意

採用上のご注意 非常時の脱出機能はありません。 面格子としての防犯性はありません。 W>1289mmで方立が1本入ります。 W≧1745mmまたはW≧1425mmかつH≧867mmの場合、上枠に中間ブラケットがつきます。 H寸法の制作可能寸法は固定です。詳細は寸法各種の寸法特注範囲を参照してください。
施工上のご注意 取付けねじは必ず規定本数を使用し、柱に固定してください。 ブラケットの上下方向の調整はできません。
使用上のご注意 安全のため、取付け後にぶらさがったりしないよう、ご注意ください。 お取付けになりましても、夜間、外出時には窓の施錠を必ず行ってください。
